Sơ Đồ Mạng Văn Phòng 20 Người Chịu Tải Cao, Ổn Định 24/7

Sơ Đồ Mạng Văn Phòng 20 Người Tối Ưu, Chịu Tải Cao & Chi Phí Tiết Kiệm

Xây dựng hệ thống mạng hạ tầng cho văn phòng quy mô 20 nhân sự trông có vẻ đơn giản nhưng nếu thiết kế sai ngay từ đầu, doanh nghiệp sẽ phải đối mặt với các sự cố kinh điển: Wi-Fi chập chờn khi họp Zoom, mạng giật lag giờ cao điểm, mất kết nối máy in nội bộ và chi phí bảo trì phát sinh liên tục.

Thực tế, văn phòng 20 người không chỉ có 20 thiết bị. Với mỗi nhân sự sở hữu 1 PC/Laptop + 1 Điện thoại thông minh, cộng thêm máy in, camera giám sát và ổ cứng mạng NAS, tổng số lượng thiết bị kết nối thực tế lên tới 40 – 60 IP cùng lúc. Bài viết này sẽ hướng dẫn bạn chuẩn hóa sơ đồ mạng văn phòng 20 người chuyên nghiệp, chịu tải tốt và dễ dàng mở rộng.

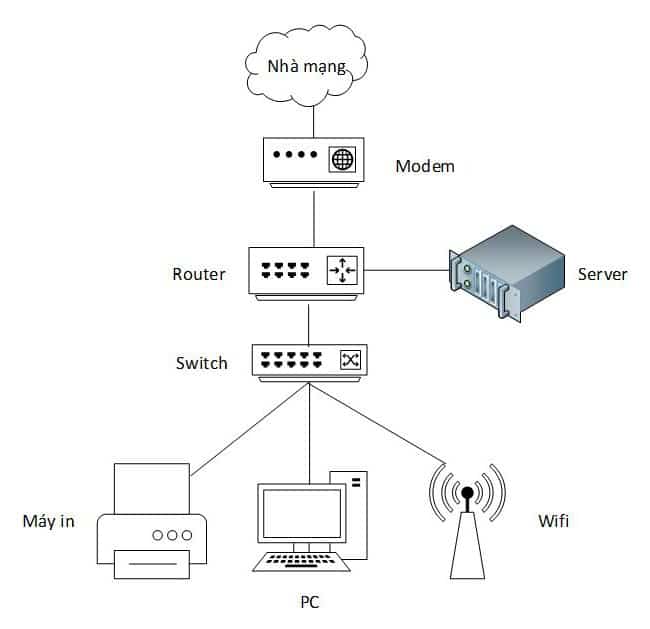

1. Sơ Đồ Mạng Mô Hình Hình Sao (Star Topology) Chuẩn Doanh Nghiệp
Đối với văn phòng vừa và nhỏ (SMB), mô hình phân tầng hình sao kết hợp với Switch trung tâm và Router cân bằng tải là giải pháp tối ưu nhất về độ tin cậy và khả năng quản trị.

Nguyên lý vận hành của hệ thống:
Modem Nhà Mạng: Được chuyển sang chế độ Bridge Mode. Mục đích là tắt hoàn toàn tính năng phát Wi-Fi và định tuyến kém cỏi của modem khuyến mãi, nhường toàn bộ quyền xử lý cho Router chuyên dụng.

Router Cân Bằng Tải: Chịu trách nhiệm quay số PPPoE, cấp phát IP (DHCP), định tuyến luồng dữ liệu, dựng Tường lửa (Firewall) và quản lý băng thông (QoS).

Switch PoE Trung Tâm: Đóng vai trò là “xương sống” phân phối tín hiệu LAN tốc độ cao 1Gbps đến tất cả máy tính làm việc và cấp nguồn qua dây mạng (PoE) cho các Access Point.

Access Point (AP) Chuyên Dụng: Phát Wi-Fi chịu tải cao, hỗ trợ chuyển vùng mượt mà (Roaming) giúp nhân viên di chuyển không bị đứt kết nối.

2. Danh Mục Thiết Bị Mạng Đề Xuất Cho Văn Phòng 20 Người

Việc lựa chọn thiết bị đúng công suất giúp tránh lãng phí ngân sách nhưng vẫn đảm bảo mạng vận hành trơn tru trong 3–5 năm tới:

3. Giải Pháp Phân Chia VLAN Bảo Mật & Tối Ưu Băng Thông

Để ngăn chặn virus/malware lây lan trong mạng nội bộ và tránh việc khách truy cập vào dữ liệu nhạy cảm của công ty, bài toán phân chia mạng ảo (VLAN) là bắt buộc:

• VLAN 10 (Mạng Nội Bộ – Staff): Dành cho máy tính nhân viên, máy in, máy chủ dữ liệu NAS. Được truy cập tài nguyên nội bộ với tốc độ cao nhất.

• VLAN 20 (Mạng Khách – Guest): Dành cho điện thoại cá nhân và khách hàng đến làm việc. Chỉ có quyền truy cập Internet, hoàn toàn bị cô lập khỏi mạng VLAN 10.

• VLAN 30 (Mạng Camera / IP Phone): Tách riêng luồng dữ liệu truyền tải video camera để không làm ảnh hưởng đến tốc độ làm việc của nhân viên.

4. Quy Trình Thi Công & Lắp Đặt Mạng LAN Văn Phòng Chuẩn Kỹ Thuật

1. Khảo sát mặt bằng: Đo đạc diện tích, xác định vị trí đặt tủ Rack, vị trí bàn làm việc và các điểm chết sóng Wi-Fi.

2. Lập sơ đồ đi dây: Đi dây mạng âm tường hoặc chạy trong ghen vuông/ghen bán nguyệt đảm bảo thẩm mỹ và an toàn PCCC.

3. Bấm hạt mạng & Bảng Patch Panel: Đánh dấu nhãn (label) rõ ràng từng đầu dây mạng tương ứng với vị trí bàn làm việc để dễ truy vết khi có sự cố.

4. Cấu hình hệ thống: Cấu hình Router, Switch, đặt tên SSID Wi-Fi đồng nhất và kiểm tra tốc độ băng thông thực tế.

5. Các Câu Hỏi Thường Gặp (FAQ)

Q1: Chi phí trọn gói cho hệ thống mạng văn phòng 20 người là bao nhiêu?

Trả lời: Tổng chi phí thiết bị phần cứng dao động từ 12.000.000đ – 22.000.000đ tùy thuộc vào thương hiệu thiết bị bạn chọn (Ruijie/DrayTek tầm trung hoặc Aruba/UniFi cao cấp).

Q2: Văn phòng 20 người có cần thiết phải dùng Switch PoE không?

Trả lời: Rất nên dùng. Switch PoE cấp nguồn trực tiếp cho Access Point qua dây mạng, giúp bạn treo AP lên trần nhà gọn gàng mà không cần kéo thêm dây điện hay cắm ổ cắm phụ.
